Инфраструктура, основные вычислительные ресурсы МСЦ РАН и их использование описаны в статье

Savin, G.I., Shabanov, B.M., Telegin, P.N. et al. Joint Supercomputer Center of the Russian Academy of Sciences: Present and Future. Lobachevskii J Math 401853–1862 (2019)

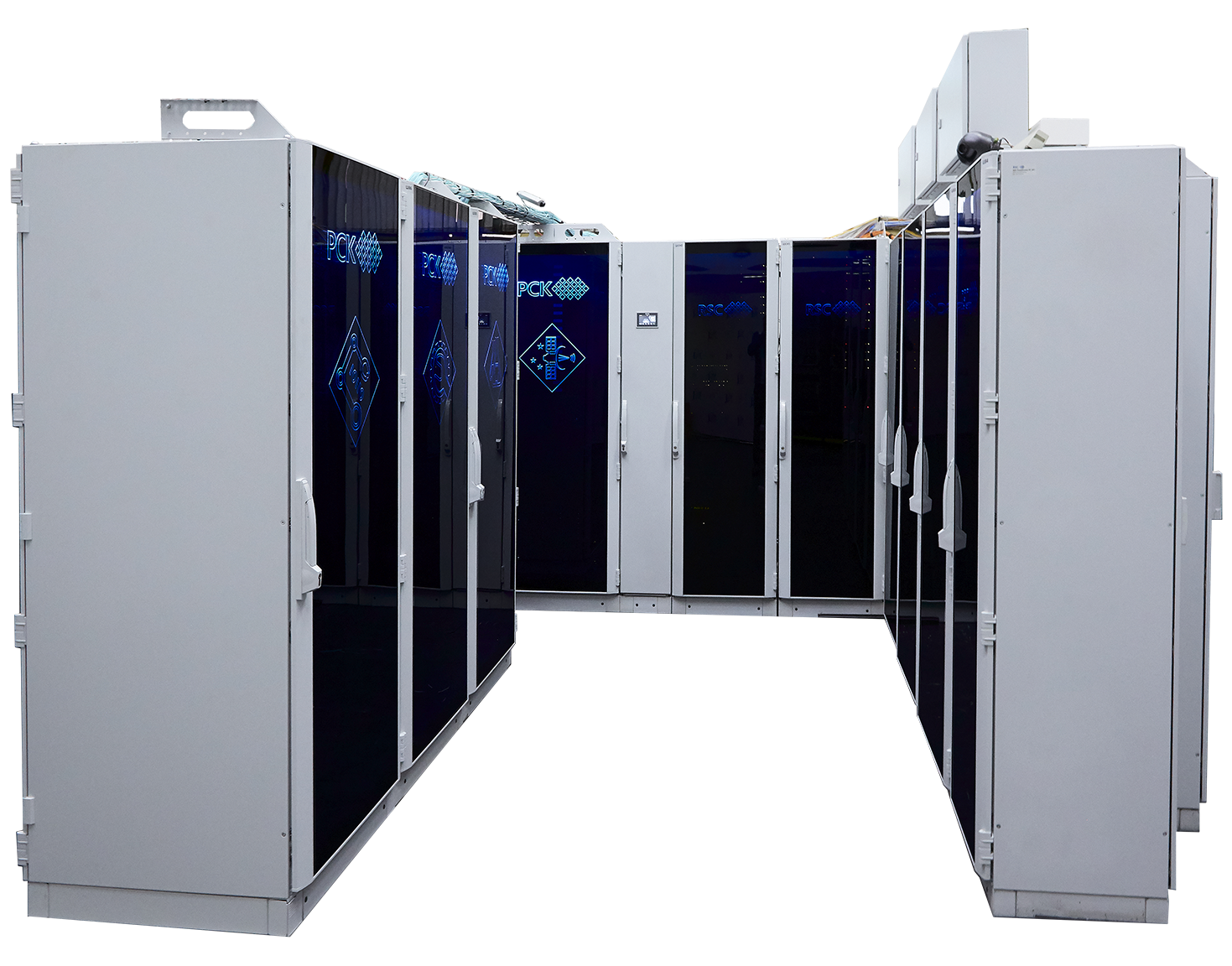

МВС-10П ОП2 (Cascade_lake + Skylake)
ХАРАКТЕРИСТИКИ УЗЛА CASCADE_LAKE GOLD 6248R
ПроцессорыIntel Xeon Gold 6248R (Cascade Lake)
Частота процессора3,0 GHz
Количество ядер процессора24
Количество виртуальных процессоров48
Пиковая производительность процессора2,304 TFLOPS
Кэш 1-го уровня64 KB на ядро
Кэш 2-го уровня24 MB
Кэш 3-го уровня37,75 MB
Количество процессоров в узле2
Количество ядер в узле48
Количество виртуальных процессоров в узле96
Пиковая производительность в узле4,608 TFLOPS
Объем оперативной памяти в узле192 GB



ХАРАКТЕРИСТИКИ УЗЛА CASCADE_LAKE PLATINUM 8268
ПроцессорыIntel Xeon Platinum 8268 (Cascade Lake)
Частота процессора2,9 GHz
Количество ядер процессора24
Количество виртуальных процессоров48
Пиковая производительность процессора2,227 TFLOPS
Кэш 1-го уровня64 KB на ядро
Кэш 2-го уровня24 MB
Кэш 3-го уровня37,75 MB
Количество процессоров в узле2
Количество ядер в узле48
Количество виртуальных процессоров в узле96
Пиковая производительность в узле4,454 TFLOPS
Объем оперативной памяти в узле192 GB



ХАРАКТЕРИСТИКИ УЗЛА SKYLAKE
ПроцессорыIntel Xeon Gold 6154 (Skylake)
Частота процессора3.0 GHz
Количество ядер процессора18
Количество виртуальных процессоров36
Пиковая производительность процессора1.728 TFLOPS
Количество процессоров в узле2
Количество ядер в узле36
Количество виртуальных процессоров в узле72
Пиковая производительность в узле3.456 TFLOPS
Объем оперативной памяти в узле192 GB



ХАРАКТЕРИСТИКИ СИСТЕМЫ МВС-10П ОП2
Тип узлаCascade_lake Gold 6248RCascade_lake Platinum 8268Skylake
Количество узлов1015158
Суммарное количество узлов210
Количество ядер4 8482 4482 088
Суммарное количество ядер9 384
Количество виртуальных процессоров9 6964 8964 176
Суммарное количество виртуальных процессоров18 768
Пиковая производительность сегмента465,408 TFLOPS227,154 TFLOPS200,448 TFLOPS
Суммарная пиковая производительность893,01 TFLOPS
Объем оперативной памяти сегмента19 392 GB9 792 GB11 138 GB
Суммарный объем оперативной памяти40 322 GB
Коммуникационная и транспортная сетьOnmi-Path
Сеть мониторинга и управленияGigabit Ethernet
Сеть управления заданиямиGigabit Ethernet
Системы управления прохождением задачSLURM/СУППЗ



Инструкции и руководства

  • Инструкция по подключению к ресурсу через протокол SSH при помощи программы Putty.
  • Методические рекомендации по использованию оборудования и программного обеспечения ЦКП ВР МСЦ РАН.
  • Описание программного обеспечения, установленного на системах ЦКП в 2019 г.
  • Руководство разработчика по использованию набора инструкций AVX-512.
  • Система хранения горячих данных. Руководство пользователя.

МВС-10П ОП1 (Broadwell + Haswell)
ХАРАКТЕРИСТИКИ УЗЛА BROADWELL
ПроцессорыIntel Xeon E5-2697Av4 (Broadwell)
Частота процессора2.6 GHz
Количество ядер процессора16
Количество виртуальных процессоров32
Пиковая производительность процессора665.6 GFLOPS
Количество процессоров в узле2
Количество ядер в узле32
Количество виртуальных процессоров в узле64
Пиковая производительность в узле1.3312 TFLOPS
Объем оперативной памяти в узле128 GB



ХАРАКТЕРИСТИКИ УЗЛА HASWELL
ПроцессорыIntel Xeon E5-2697v3 (Haswell)
Частота процессора2.6 GHz
Количество ядер процессора14
Количество виртуальных процессоров28
Пиковая производительность процессора582.4 GFLOPS
Количество процессоров в узле2
Количество ядер в узле28
Количество виртуальных процессоров в узле56
Пиковая производительность в узле1.1648 TFLOPS
Объем оперативной памяти в узле128 GB



ХАРАКТЕРИСТИКИ СИСТЕМЫ
Тип узлаBroadwellHaswell
Количество узлов13642
Суммарное количество узлов178
Количество ядер4 3521 176
Суммарное количество ядер5 528
Количество виртуальных процессоров8 7042 352
Суммарное количество виртуальных процессоров11 056
Производительность сегмента181.0432 TFLOPS48.9216 TFLOPS
Суммарная пиковая производительность229,9648 TFLOPS
Объем оперативной памяти сегмента17 408 GB5 376 GB
Суммарный объем оперативной памяти22 784 GB
Коммуникационная и транспортная сетьOmni-Path
Сеть мониторинга и управленияGigabit Ethernet
Сеть управления заданиямиGigabit Ethernet
Системы управления прохождением задачСУППЗ, SLURM

Инструкции и руководства

  • Модернизация суперкомпьютера модели МВС-10П в части раздела на основных универсальных процессорах (ОП). Программное обеспечение «РСК БАЗИС». Инструкция пользователя.
  • Краткая инструкция по использованию раздела МВС-10П ОП под управлением СУППЗ.
  • Система управления прохождением параллельных заданий (СУППЗ). Руководство программиста (пользователя).
  • Инструкция по подключению к ресурсу через протокол SSH при помощи программы Putty.

МВС-10П МП2 KNL
ХАРАКТЕРИСТИКИ УЗЛА
ПроцессорыIntel Xeon Phi 7290 (KNL)
Частота процессора1.5 GHz
Количество ядер процессора72
Количестве виртуальных процессоров288
Пиковая производительность процессора3.456 TFLOPS
Количество процессоров в узле1
Количество ядер в узле72
Количество виртуальных процессоров в узле288
Пиковая производительность в узле3.456 TFLOPS
Объем оперативной памяти в узле96 GB



ХАРАКТЕРИСТИКИ СИСТЕМЫ
Количество узлов38
Количество ядер в системе2 736
Количество виртуальных процессоров в системе10 944
Суммарная пиковая производительность131.33 TFLOPS
Суммарный объем оперативной памяти3 648 GB
Коммуникационная и транспортная сетьOmni-Path
Сеть мониторинга и управленияGigabit Ethernet
Сеть управления заданиямиGigabit Ethernet
Системы управления прохождением задачSLURM/СУППЗ

Инструкции и руководства

  • Инструкция по подключению к ресурсу через протокол SSH при помощи программы Putty.
  • Руководство по работе с разделом KNL через СУППЗ.

МВС-10П МП Petastream
ХАРАКТЕРИСТИКИ УЗЛА
ПроцессорыIntel Xeon E5-2667 v2 (Ivy Bridge)Intel Xeon Phi 7120D (KNC)
Частота процессора3.3 GHz1.238 GHz
Количество ядер процессора861
Количество виртуальных процессоров16244
Пиковая производительность процессора211.2 GFLOPS1.208 TFLOPS
Количество процессоров в узле18
Количество ядер в узле8488
Количество виртуальных процессоров в узле161 952
Пиковая производительность в узле211.2 GFLOPS9.664 TFLOPS
Объем оперативной памяти в узле8 GB16 GB



ХАРАКТЕРИСТИКИ СИСТЕМЫ
Количество узлов8
Количество ядер в системе64 + 3 904 (Phi)
Количество виртуальных процессоров в системе128 + 15 616 (Phi)
Суммарная пиковая производительность79.0016 TFLOPS
Производительность на тесте LINPACK53.51 TFLOPS
Суммарный объем оперативной памяти192 GB
Коммуникационная и транспортная сетьInfiniband FDR
Сеть мониторинга и управленияFast Ethernet
Сеть управления заданиямиGigabit Ethernet

МВС-10П Торнадо
ХАРАКТЕРИСТИКИ УЗЛА
ПроцессорыIntel Xeon E5-2690 (Sandy Bridge)Intel Xeon Phi 7110X (KNC)
Частота процессора2.9 GHz1.1 GHz
Количество ядер процессора861
Количество виртуальных процессоров16244
Пиковая производительность процессора185.6 GFLOPS1.0736 TFLOPS
Количество процессоров в узле22
Количество ядер в узле16122
Количество виртуальных процессоров в узле32488
Пиковая производительность в узле371.2 GFLOPS2.1472 TFLOPS
Объем оперативной памяти в узле64 GB16 GB



ХАРАКТЕРИСТИКИ СИСТЕМЫ
Количество узлов208
Количество ядер в системе3 328 + 25 376 (Phi)
Количество виртуальных процессоров в системе6 656 + 101 504 (Phi)
Суммарная пиковая производительность523.83 TFLOPS
Производительность на тесте LINPACK383.21 TFLOPS
Суммарный объем оперативной памяти13 312 GB + 3 328 GB (Phi)
Коммуникационная и транспортная сетьInfiniband FDR
Сеть мониторинга и управленияFast Ethernet
Сеть управления заданиямиGigabit Ethernet
Системы управления прохождением задачСУППЗ, SLURM

Инструкции и руководства

  • Описание интерфейса пользователя, предназначенного для работы с интеловской гибридной архитектурой суперЭВМ (СК), где вместе с процессорами Intel Xeon используются сопроцессоры Intel Xeon Phi.
  • Прототип вычислительного комплекса 10-петафлопсного диапазона производительности (с комплектом расширения). Руководство пользователя.
  • Система управления прохождением параллельных заданий (СУППЗ). Руководство программиста (пользователя).
  • Инструкция по подключению к ресурсу через протокол SSH при помощи программы Putty.

МВС-100К
ХАРАКТЕРИСТИКИ УЗЛА
ПроцессорыIntel Xeon E5450 (Harpertown)
Частота процессора3.0 GHz
Количество ядер процессора4
Количество виртуальных процессоров8
Пиковая производительность процессора48 GFLOPS
Количество процессоров в узле2
Количество ядер в узле8
Количество виртуальных процессоров в узле16
Пиковая производительность в узле96 GFLOPS
Объем оперативной памяти в узле8 GB



ХАРАКТЕРИСТИКИ СИСТЕМЫ
Количество узлов110
Количество ядер в системе880
Количество виртуальных процессоров в системе1 760
Суммарная пиковая производительность10.56 TFLOPS
Суммарный объем оперативной памяти880 GB
Коммуникационная и транспортная сетьInfiniband DDR
Сеть мониторинга и управленияGigabit Ethernet
Сеть управления заданиямиGigabit Ethernet
Системы управления прохождением задачСУППЗ

Инструкции и руководства

  • Система управления прохождением параллельных заданий (СУППЗ). Руководство программиста (пользователя).
  • Инструкция по подключению к ресурсу через протокол SSH при помощи программы Putty.
